HOME > Informationen > Fotobuch > Galerie

Dichtwandkasten 1995

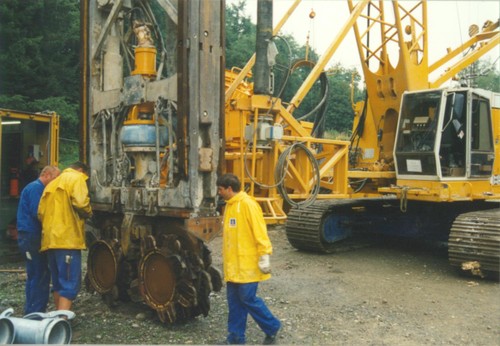

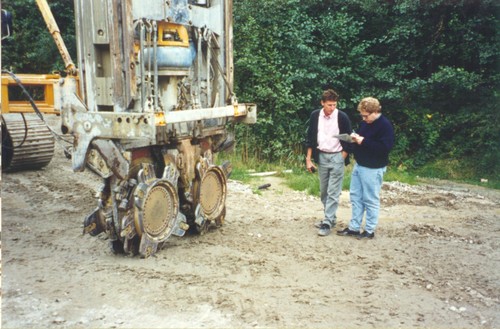

Fräskopf der Dichtwandfräse<p>Zusammenfassung:<br /><span style='font-weight: normal'>(8.1995) Die Herstellung der 60cm breiten und 30 m tiefen Schlitzwandelemente geschah mit einem Fräsgerät der Firma Bauer Spezialtiefbau GmbH</span></p>

Ansicht Dichtwandfräse<p>Zusammenfassung:<br /><span style='font-weight: normal'>(8.1995) Ansicht der Dichtwandfräse mit den beiden gegenläufigen Fräsen sowie der Pumpe für die Fräsguthaltige-Stützsuspension</span></p>

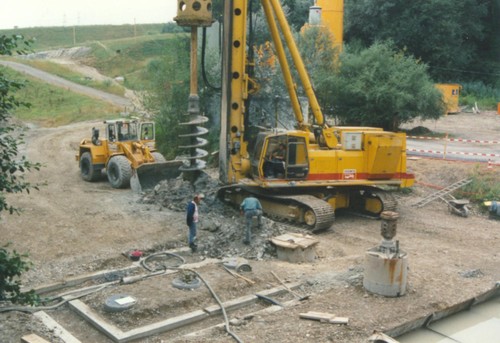

Ansicht Bohrgerät<p>Zusammenfassung:<br /><span style='font-weight: normal'>(8.1995) Ansicht des Bohrgerätes zur Herstellung der überschnitten Pfahlwand (Durchmesser der Pfähle 100cm, Tiefe ca. 30m)</span></p>

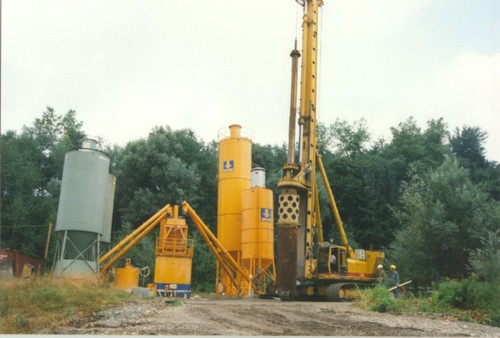

Ansicht Installationsplatz<p>Zusammenfassung:<br /><span style='font-weight: normal'>(8.1995) Ansicht des Bohrgerätes zur Herstellung der überschnitten Pfahlwand, im Hintegrund die Aufbereitungsanlage für die Betonit-haltige Stützsuspension</span></p>

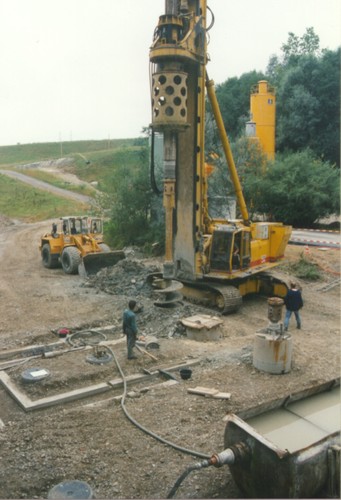

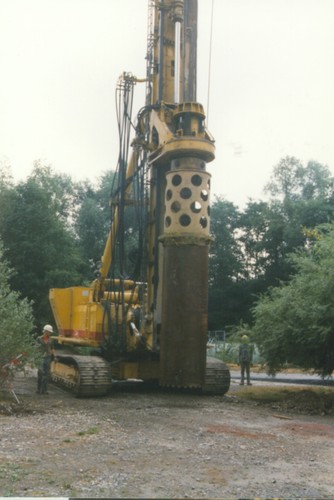

Ansetzen des Bohrgerätes<p>Zusammenfassung:<br /><span style='font-weight: normal'>(8.1995) Ansetzen des Bohrgerätes für den ersten Pfahl. Oberflächlich wurde eine Bohrschablone betoniert</span></p>

Ansetzen des Bohrgerätes<p>Zusammenfassung:<br /><span style='font-weight: normal'>(8.1995) Ansetzen des Bohrgerätes für den ersten Pfahl. Oberflächlich wurde eine Bohrschablone betoniert</span></p>

Ansetzen des Bohrgerätes<p>Zusammenfassung:<br /><span style='font-weight: normal'>(8.1995) Ansetzen des Bohrgerätes für den ersten Pfahl. Im obersten Bereich wurde ein Stützrohr abgeteuft, um Einstüre zu verhindern</span></p>

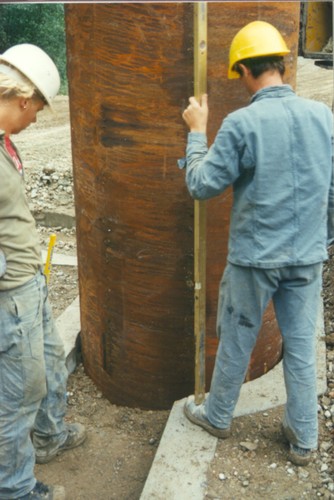

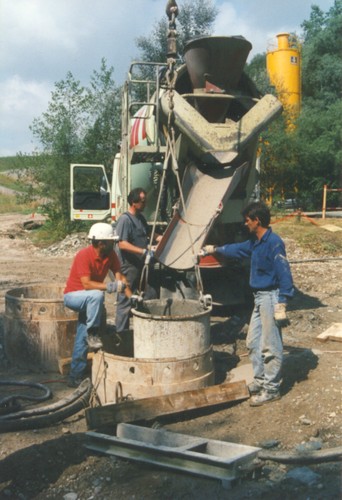

Herstellung der überschnitten Pfahlwand<p>Zusammenfassung:<br /><span style='font-weight: normal'>(8.1995) Die überschnittene Pfahlwand bestand aus 7 Pfählen, die anschliessend mit 2 verschiedenen Dichtmaterialien verfüllt wurden</span></p>

Herstellung der überschnitten Pfahlwand<p>Zusammenfassung:<br /><span style='font-weight: normal'>(8.1995) Die überschnittene Pfahlwand bestand aus 7 Pfählen, die anschliessend mit 2 verschiedenen Dichtmaterialien verfüllt wurden</span></p>

Herstellung der überschnitten Pfahlwand<p>Zusammenfassung:<br /><span style='font-weight: normal'>(8.1995) Die überschnittene Pfahlwand bestand aus 7 Pfählen, die anschliessend mit 2 verschiedenen Dichtmaterialien verfüllt wurden</span></p>

Herstellung der überschnitten Pfahlwand<p>Zusammenfassung:<br /><span style='font-weight: normal'>(8.1995) Die überschnittene Pfahlwand bestand aus 7 Pfählen, die anschliessend mit 2 verschiedenen Dichtmaterialien verfüllt wurden</span></p>

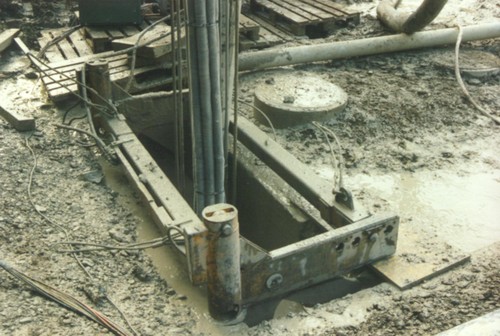

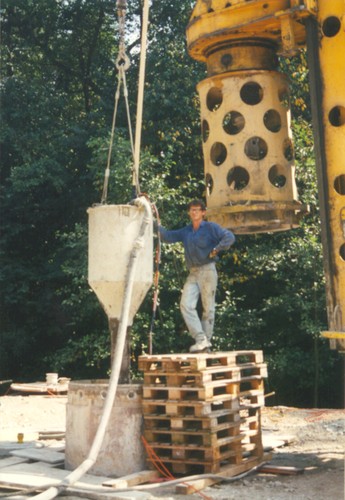

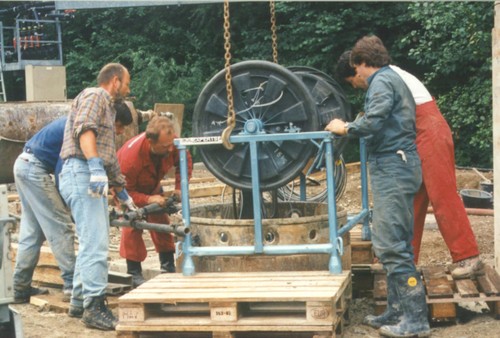

Instrumentierung der Versuchspfähle<p>Zusammenfassung:<br /><span style='font-weight: normal'>(8.1995) Ausgewählte Elemente der Versuchsdichtwand wurden mit Messgeräten ausgerüstet, um das Abbind- sowie das Langzeitverhalten der Dichtmassen zu überwachen</span></p>

Herstellung der überschnitten Pfahlwand<p>Zusammenfassung:<br /><span style='font-weight: normal'>(8.1995) Die überschnittene Pfahlwand bestand aus 7 Pfählen, die anschliessend mit 2 verschiedenen Dichtmaterialien verfüllt wurden</span></p>

Herstellung der überschnitten Pfahlwand<p>Zusammenfassung:<br /><span style='font-weight: normal'>(8.1995) Die überschnittene Pfahlwand bestand aus 7 Pfählen, die anschliessend mit 2 verschiedenen Dichtmaterialien verfüllt wurden</span></p>

Dichtwandfräse<p>Zusammenfassung:<br /><span style='font-weight: normal'>(8.1995) Die Herstellung der 60cm breiten und 30 m tiefen Schlitzwandelemente geschah mit einem Fräsgerät der Firma Bauer Spezialtiefbau GmbH</span></p>

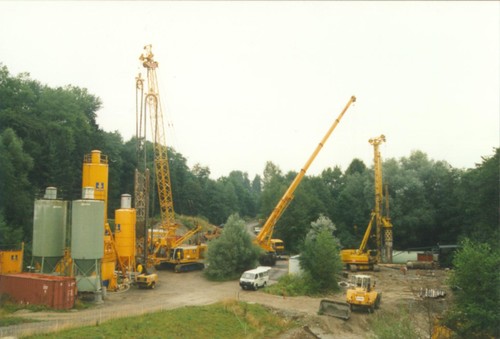

Installationsplatz Versuchsdichtwand<p>Zusammenfassung:<br /><span style='font-weight: normal'>(8.1995) Gesamtansicht: von links:Aufbereitungsanlage für die Stützsuspension, Schlitzwandfräse, Pneukran für Einbringen von Dichtwandlarsen, Bohrgerät
Dichtwandkasten-36.jpg</span></p><p>Zusammenfassung:<br /><span style='font-weight: normal'>smdk

Fräskopf der Dichtwandfräse<p>Zusammenfassung:<br /><span style='font-weight: normal'>(8.1995) Die Herstellung der 60cm breiten und 30 m tiefen Schlitzwandelemente geschah mit einem Fräsgerät der Firma Bauer Spezialtiefbau GmbH</span></p>

Fräskopf der Dichtwandfräse<p>Zusammenfassung:<br /><span style='font-weight: normal'>(8.1995) Die Herstellung der 60cm breiten und 30 m tiefen Schlitzwandelemente geschah mit einem Fräsgerät der Firma Bauer Spezialtiefbau GmbH
Dichtwandkasten-42.jpg</span></p><p>Zusammenfassung:<br /><span style='font-weight: normal'>smdk

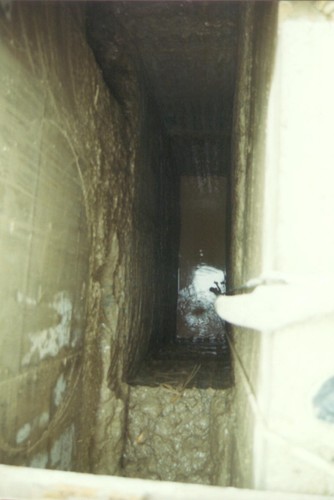

gefrästes Schlitzwandelement<p>Zusammenfassung:<br /><span style='font-weight: normal'>(8.1995) Blick in das leergepumpte Elemente: Oben die Wände der Bohrschablone, unten die standfesten Wände im Sandstein</span></p>

Fräsen eines Schlitzwandelement<p>Zusammenfassung:<br /><span style='font-weight: normal'>(8.1995) Die Elemente wurden mit Hilfe einer Stützsuspension gefräst
Dichtwandkasten-49.jpg</span></p><p>Zusammenfassung:<br /><span style='font-weight: normal'>smdk

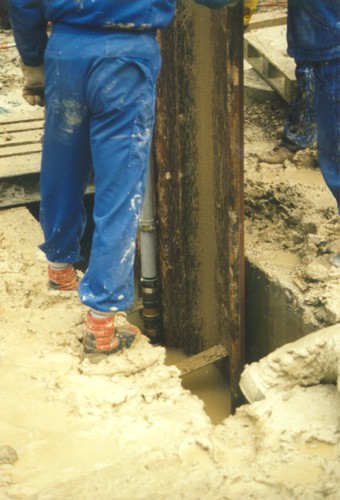

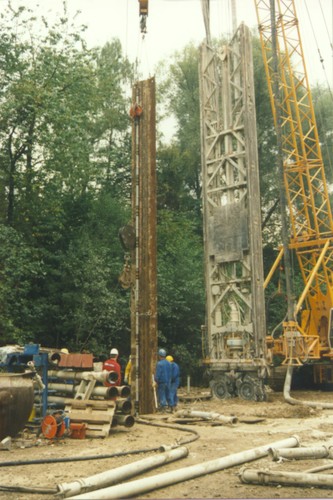

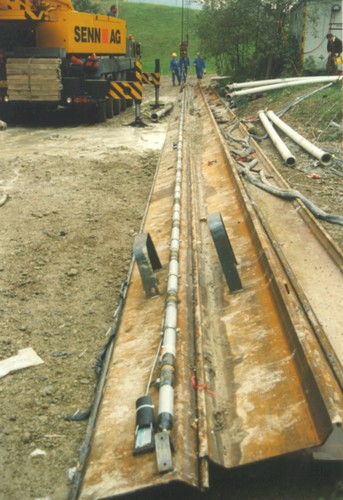

Einsetzen von Dichtwand-Spundbohlen<p>Zusammenfassung:<br /><span style='font-weight: normal'>(8.1995) In ein Element der Schlitzwand wurden Dichtwand-Spundbohlen eingebaut (instrumentiert mit automatischen Messgeräten)</span></p>

Einsetzen von Dichtwand-Spundbohlen<p>Zusammenfassung:<br /><span style='font-weight: normal'>(8.1995) Der Versuch mit Dichtwand-Spundbohlen war nicht erfolgreich, da das Einfädeln in das Schloss der Nachbarbohle schwierig war. Die Bohlen konnten ur bis auf 22 m Tiefe eingebaut werden.
Dichtwandkasten-55.jpg</span></p><p>Zusammenfassung:<br /><span style='font-weight: normal'>smdk

Einsetzen von Dichtwand-Spundbohlen<p>Zusammenfassung:<br /><span style='font-weight: normal'>(8.1995) Der Versuch mit Dichtwand-Spundbohlen war nicht erfolgreich, da das Einfädeln in das Schloss der Nachbarbohle schwierig war. Die Bohlen konnten ur bis auf 22 m Tiefe eingebaut werden.</span></p>

Einsetzen von Dichtwand-Spundbohlen<p>Zusammenfassung:<br /><span style='font-weight: normal'>(8.1995) Der Versuch mit Dichtwand-Spundbohlen war nicht erfolgreich, da das Einfädeln in das Schloss der Nachbarbohle schwierig war. Die Bohlen konnten ur bis auf 22 m Tiefe eingebaut werden.</span></p>
